产品中心
<
>

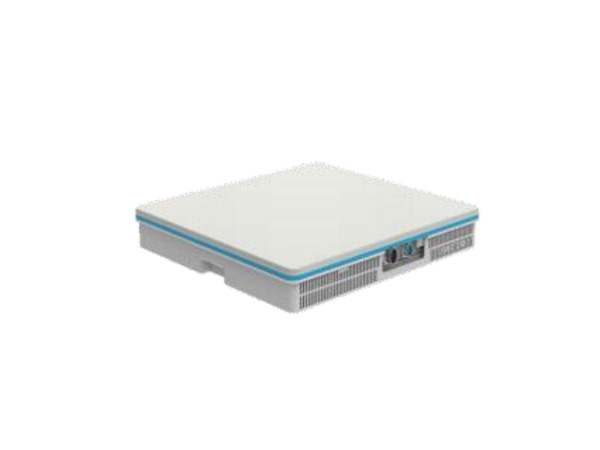

Ka通用型相控阵卫星通信终端
天线类型:二维有源相控阵天线
功耗:≤550W
尺寸:670mm×630mm×75mm
整站重量:≤20kg
扫描范围:方位角: 0°~360°;俯仰角: 30°~90°
对星方式:一键自动对星
对星时间:≤90s
工作温度: -40℃~55℃
支持数据速率:下载40Mbps, 上传6Mbps
产品说明
产品特点
规格参数
应用场景

产品介绍:

       Ka通用型相控阵卫星通信终端是一款基于高通量卫星的 通用型二维相控阵终端。本产品采用二维有源相控阵天线技术,具有低抛面、低风阻、轻量化等特点, 可在车辆、飞机、船舶行驶过程中实现准确对星和稳定跟踪, 为通信主体在运动过程中 提供安全、可靠、高效、高质量的通信体验。


        一键自动寻星功能可保证非专业人员在3分钟内轻松完 成宽带卫星互联网的自动接入,支持包括LTE专网通信、 Mesh自组网、视频监控、视频会议等多种业务应用, 适合于诸如应急通信、军事通信、新闻采集报道等领域。



产品特性:

▎低抛面设计

产品抛面低于传统卫通天线80%, 具备风阻 小,轻便化等特点。利于与载体共型,可在 高机动性场景下使用。



▎高速跟踪
具备一键对星功能, 电子波束扫描, 波束跟 踪速度快,寻星时间短,能在高速移动过程中保持稳定跟踪。



▎操作便捷性
无需专业技术人员进行安装、布线、连接和 调试等。可支持电脑、手机、 pad 等终端远 程维护, 远程升级, 简单易用。



▎高集成度、高可靠
天线集成上下变频器、卫星调制解调器、无 线WIFI路由器等模块,体积小,集成度高。 采用相控阵电子扫描天线技术,无机械磨损, 可靠性高。

技术指标:

天线性能

天线类型
二维有源相控阵天线
工作频率 Rx
17.80~20.20GHz
工作频率 Tx
27.20~31.00GHz
极化方式
圆极化
G/T
≥8dB/K (法向)
EIRP
≥52dBW (法向)
扫描范围
方位角: 0°~360°;俯仰角: 30°~90°
波束宽度
<1.7° (法向)
轴比
<2dB (法向)
跟踪精度
<0.2°
对星方式
一键自动对星
星时间
≤90s
再捕获时间
<2s@遮挡2min


系统参数
支持数据速率
下载40Mbps, 上传6Mbps
整站重量
≤20kg
尺寸
670mm×630mm×75mm
信息显示
基于WEB的本地管理
移动特性
支持OPENAMIP协议,内置GPS/北斗模块、惯导
供电方式
电源适配器(220V AC)或外接电源模块(24V DC)
功耗
≤550W
数据接口
1*以太网RJ45接口, 1*Wi-Fi
扩展功能
支持定制化功能扩展


环境特性

温度特性
工作温度: -40℃~55℃;存储温度: -50℃~70℃
抗风性能
≤40m/s
防护等级
IP66



应用场景:

       本产品采用二维有源相控阵天线技术,可在车辆、飞机、船舶行驶过程 中实现准确对星和稳定跟踪, 为通信主体在运动过程中提供安全、可靠、高效、高质量的通信体验,支持包括LTE专网通信、 Mesh自组网、视频监控、视频会议等多种业务应用, 适用于诸如应急通信、军事通信、新闻采集报道等领域。
