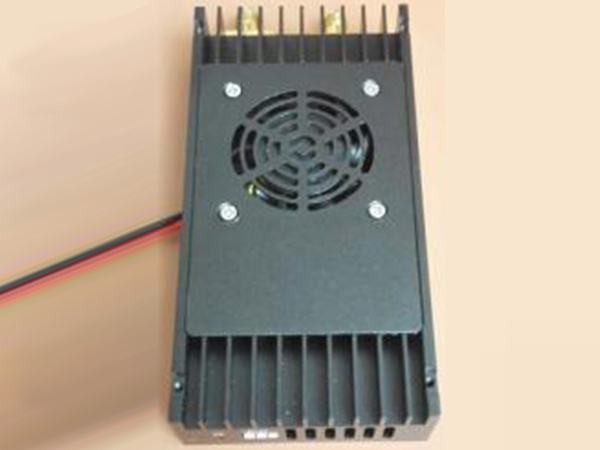

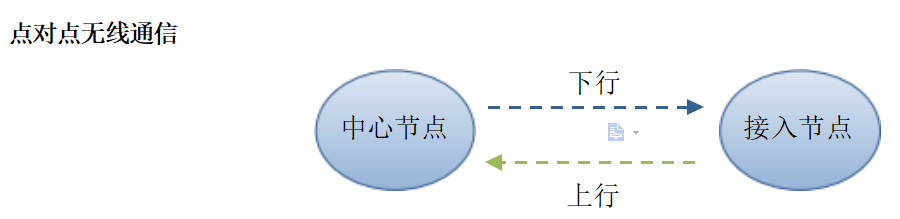

在点对点或点对多点通信时，下行链路与上行链路共享无线工作带宽。设备出货时，默认设置为上行速率与下行速率配比=4:1 。因此，如果利用设备传输 IP Camera 视频数据时，IP camera 应接到接入节点。设备会根据所承载的业务数据码流进行无线传输速率的自动动态调节，当所承载的业务数据量越小，同等条件下传输距离会越远。因此，当利用设备传输 IP Camera 视频数据时，可通过设置适当减小 IP Camera 视频编码码率来提升无线传输距离。

HW530 设备提供 Web UI 方式供用户进行参数配置。

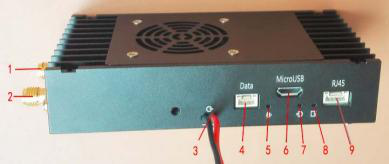

接口与信号说明

序号	说明
1	ANT2，辅天线接口，该天线辅助接收，不发射
2	ANT1，主天线接口，该天线为 TDD 发射/接收工作方式
3	设备供电电源输入线，红色为 VDD，黑色为 GND
4	数据串口，3.3V TTL 电平
5	无线链路工作状态指示灯，作为接入节点工作时，入网无线连接正常，该指示灯会常亮。作为主控节点工作时，该指示灯不亮。
6	Micro USB 接口，用于设备软件维护
7	红色电源指示灯，正常工作时常亮
8	以太网口 2 工作指示灯，正常工作时会根据数据流量闪烁
9	以太网口 2，以太网口 1 与以太网口 2 设备内部为桥接方式
10	以太网口 1 工作指示灯，正常工作时会根据数据流量闪烁
11	以太网口 1，以太网口 1 与以太网口 2 设备内部为桥接方式

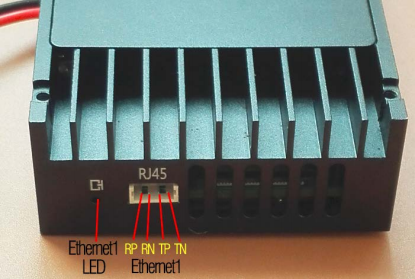

1----以太网口 1，以太网口 1 与以太网口 2 设备内部为桥接方式

通过无线链路透明数据传输以太网口 1 ，4PIN 1.25mm 间距座子，信号说明见下图。

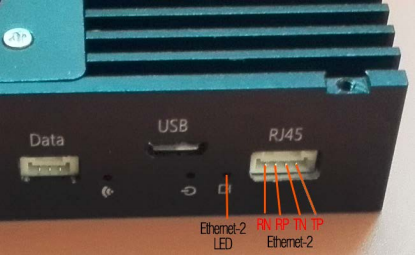

2----以太网口2，以太网口 1 与以太网口 2 设备内部为桥接方式

通过无线链路透明数据传输以太网口 2 ，4PIN 1.25mm 间距带锁卡扣座子，信号说明见下图。

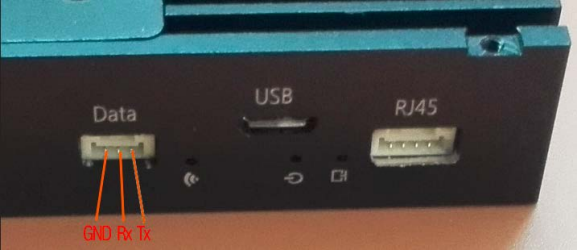

3----数据串口

通过无线链路透明数据传输串口，3PIN 1.25mm 间距带锁卡扣座子，TTL 3.3V 电平，信号说明见下图。

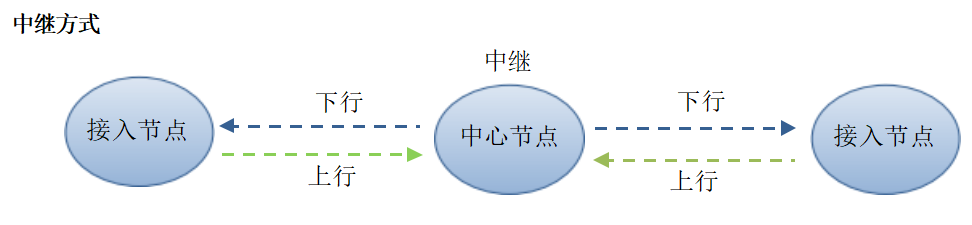

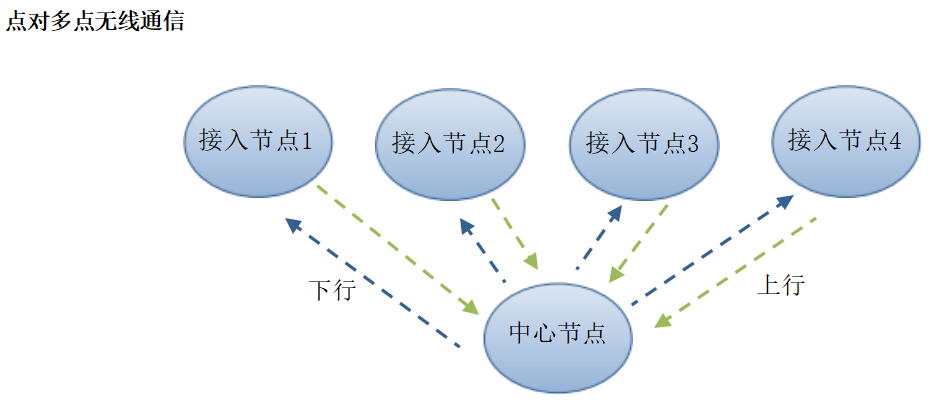

点对点、点对多点星型组网、中继等组网方式。

无线传输速率最大 30Mbps，所有节点双向传输共享。

实现远距离双向无线数据通信，传输距离空对地 15km 、30km 级别。

工作频段	1428~1448MHz 或 802~826MHz
信道带宽	1.4MHz/3MHz/5MHz/10MHz/20MHz
调制方式	QPSK/QAM16/QAM64
发射功率	2W
组网方式	点对点、点对多点星型组网、中继
传输距离	空对地 15km 、30km 级别
数据接口	2 个网口+1个串口
无线传输速率	最大 30Mbps，所有节点双向传输共享
天线接口	2 个 SMA 连接头
供电	12V~ 18V，平均功耗小于 12W
尺寸	1025221.5mm(不包含伸出壳体的连接器等)
重量	127 克
