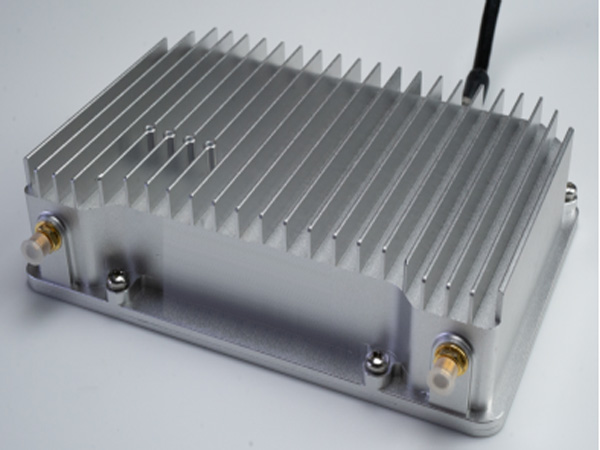

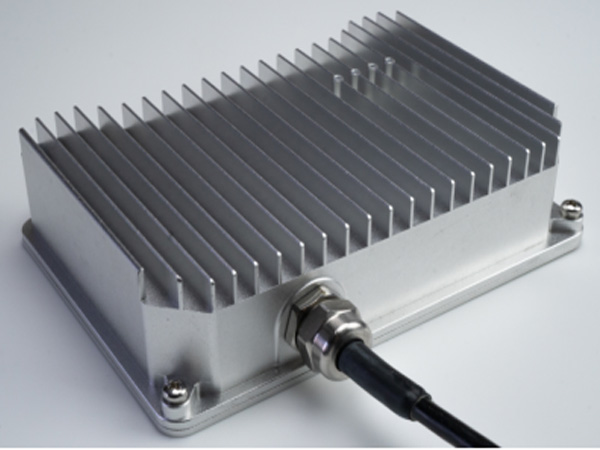

无线宽带移动视频传输终端 HW-YC150(高配款)
型号:HW-YC150KM
传输距离:5-150公里
输入电压:24V±10%
防水等级:IP65
发射功率:43dBm
实际带宽:125M
存储温度:-40℃~+85℃
工作温度:-40℃~+85℃
频段配置:支持800MHz、1437MHz两个频段(定制化产品)
频宽配置:支持1.4MHz、3MHz、5MHz、10MHz、20MHz、80MHz 频宽
产品说明
产品特点
规格参数
应用场景

产品介绍

HW-YC150KM是一款点对点点对多点宽带接入及数据传输产品。支持多种带宽分配,支持一个中心节点最多连接255个子节点,采用扁平化系统架构设计,有效减少系统延时,提高系统传输能力,传输距离远、数据吞吐量大、抗干扰性强等特点。

支持800MHz 、1437MHz两个频段,支持自动功控,支持高达43dBm的发射功率。设备提供PH2.0,RS232串口,RJ45标准网络接口。


自动频点控制

HW-YC150KM开机后会用上次关机前预存频点尝试布网。如果预存频点不适合布网,会自动尝试使用其他可用的频点来布网。如果布网成功且没有失步,工作频点将保持不变。如果中心节点失步,则会自动重新选择频点布网;如果接入节点失步,则会发起新的搜网过程直到搜到新的可用频点接入


自动功率控制

HW-YC150KM中心节点使用最大的额定发射功率,接入节点发射功率随信号质量自动调节控制。


宽配置:

HW-YC150KM支持1.4MHz3MHz5MHz10MHz20MHz、40MHz、80MHz多种频宽。


传输距离:

HW-YC150KM支持软件限制距离,需根据实际应用场景选择5~150KM合适的版本。

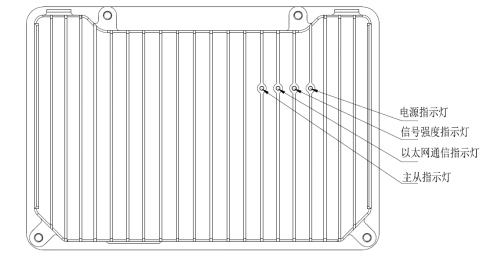

接口参数与指示灯:


主从指示灯:设备为主机状态时常亮,设备为从机状态时闪烁。

以太网通信指示灯:设备上电后会快速闪烁数次以自检。正常工作时会根据数据流量闪烁。

信号强度指示灯:绿色→黄色→红色→暗灭,信号强度由强变弱,熄灭时候设备与主机/从机失去连接。

电源指示灯:亮起时设备供电正常,熄灭时请检查设备供电是否符合要求。

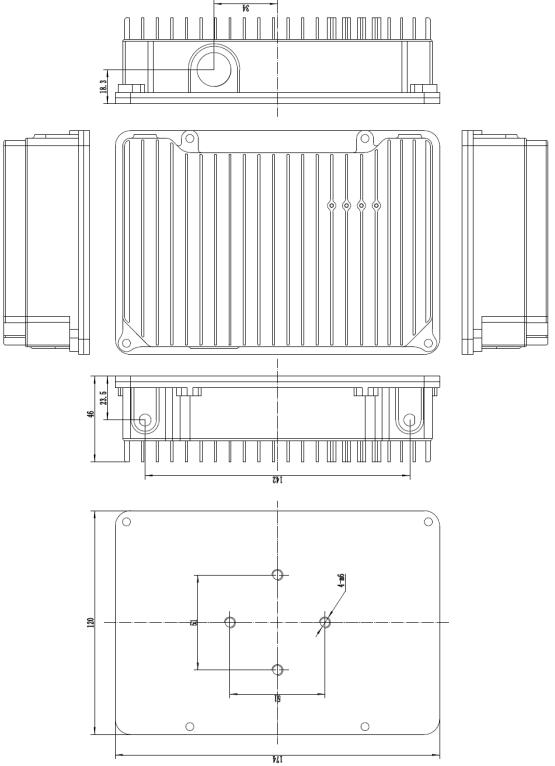

机械参数:



重量:约750g(不含配套线缆与天线)

*图上标注尺寸为mm。


产品特征

1、点对点, 或是多点宽带接入及数据传输、一个中心节点最多连接255个子节点。

2、持高达43dBm的发射功率。

3、支持1.4MHz、3MHz、5MHz、10MHz、20MHz、80MHz 频宽.

4、支持800MHz、1437MHz两个频段(定制化产品)。

5、最远可以提供远达150km的距离5M的传输带宽(主机架设100米高度时,实测)。

6、最大带宽点对点通信可以实现125M 实际带宽.

7、支持最快100公里/小时的移动速度稳定通信.

8、支持定向天线和全向天线自由组合无线通信.

9、支持自动功率控制;支持自动频点控制.

10、支持网口通信.

11、支持IP65防水等级.

12、根据客户需求以及现场环境可定制800MHz、1437MHz两个频段的设备。




典型额定值:

输入电压:24V±10%

整机功耗:约50W(典型应用场景)

发射功率:41±2dBm

收发端匹配天线:800MHz/1437MHz(必要)

接收端匹配天线:800MHz/1437MHz(非必要)

存储温度:-40℃~+85℃

工作温度:-40℃~+85℃


 * 典型应用场景指点对点通信,双天线工作模式,1437MHz工作频段,150M带宽,43dbm发射功率,工作温度25℃,湿度 50%,直流24V供电。

 * 必要指如果该设备不接可能会导致设备的损坏.收发端天线为指示灯面左侧。

 * 非必要指该设备接入与不接入不会导致设备的损坏,会造成性能的严重差异.接收端天线为指示灯右侧。

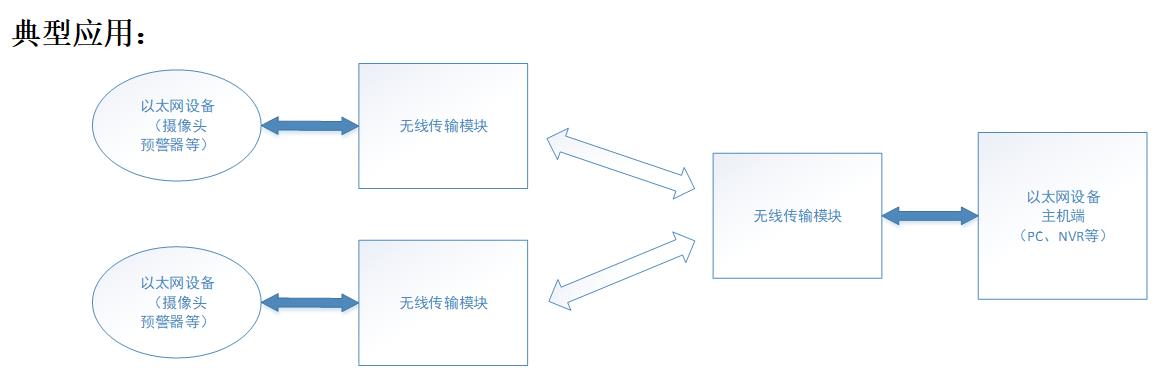

应用场景

  • 点对多点组远距离自组网的物联网网络通讯
  • 安防、水文巡线、森林防水等
  • 应急救援、安保应急通讯等
