产品中心
<
>
1.4G手持式单兵图传
传输距离:30-50公里(架高环境)
整体尺寸:252 x 80 x 46mm
重量:1180g
组网频率:1410MHz-1480MHz@4W   MIMO 2*2
发射功率:36dBm
自组网节点数:不小于50台
整机功耗:整机平均功耗8W
信道频宽:2M/5M/10M/20M/40M(可调)
产品说明
产品特点
规格参数
应用场景

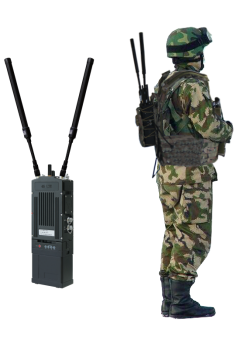

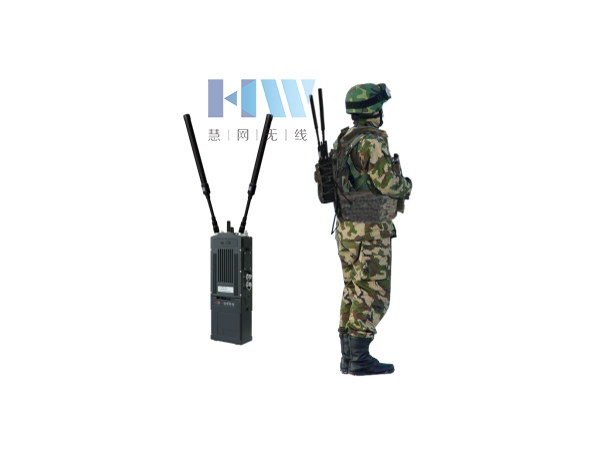

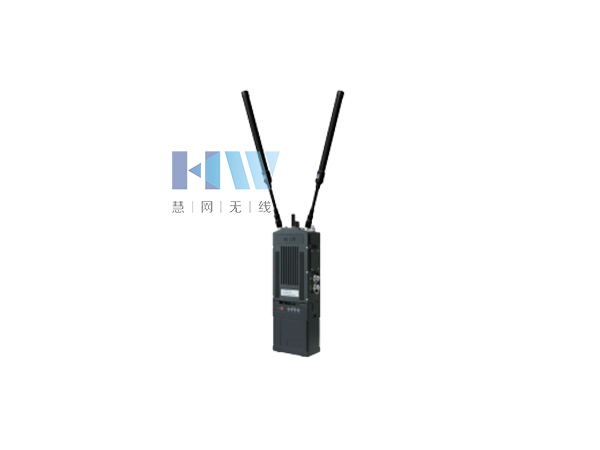

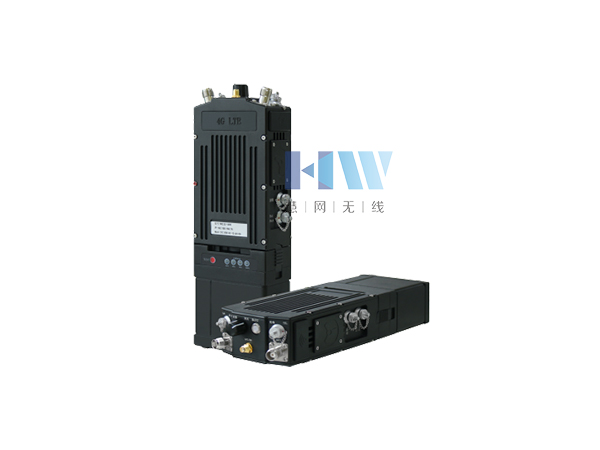

产品介绍:

       这是一款多用途高性能单兵无线自组网通讯装备,支持自动中继、多跳,无需中心基站即可实现各单兵之间的无线语音对讲、HDMI/网络视频输入、二层网络数据传输;同时还具备4G LTE接入能力(未来可升级5G网络)可快速接入公共网络;支持北斗/GPS,可实时查看单兵地理位置信息。使用MIMO 2*2双天线设计,可以利用障碍物反射形成的多径提供更强大的通讯能力,在有限的体积内集成了高达4W的高效率功放。可为武警反恐、消防救援、部队演练等复杂环境下提供强有力的通讯保障。



产品特点:

• 软硬件具备完全自主知识产权

• MIMO双通道无中心自组网,具有较强的非视距通讯能力。

• 超宽频率支持350M-3.8GHz(频率可定制)

• 集中管理平台,支持北斗/GPS实时GIS拓扑图。

• 最高速率可达90Mbps无线组网带宽

• 传输距离可达30-50公里(架高环境)

• 支持2.4G

• 支持HDMI输入

• 支持音视频调度指挥


性能参数:

射频参数

组网频率

1420MHz-1520MHz@1W   MIMO 2*2

调制方式

DSSS/CCK BPSK/QPSK OFDM  BPSK/QPSK//16-QAM/64-QAM

发射功率

单通道27dBm(500mW)

接收灵敏度

-102dBm@5MHz  BPSK

射频接口

MESH TNC*2、GPS SMA*1

信道频宽

2M/5M/10M/20M/40M(可调)

wifi热点

2.4G

有效距离

30-50公里(架高

网络/管理

蓝牙

支持蓝牙5.1

配置方式

WEB、MESHCOM管理平台

自组网节点数

不小于50台

系统

MESHCOM自组网

物理/环境

工作温度

-30℃ ~ +65℃

工作湿度

5% ~ 95%(non-condensing)

存储温度

-45ºC ~ +85ºC

重量

800g

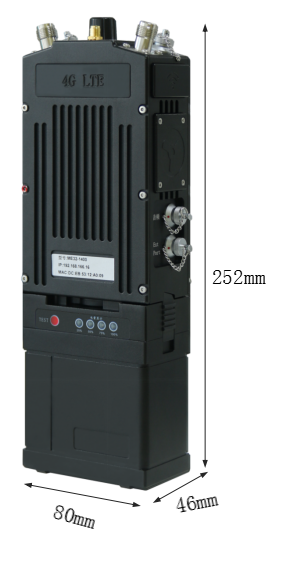

尺寸

252 x 80 x 46mm

电气特征



电源供电

16.8V

整机功耗

整机平均功耗8W

电气

充电2.5h,工作6h(加强版8-12小时)

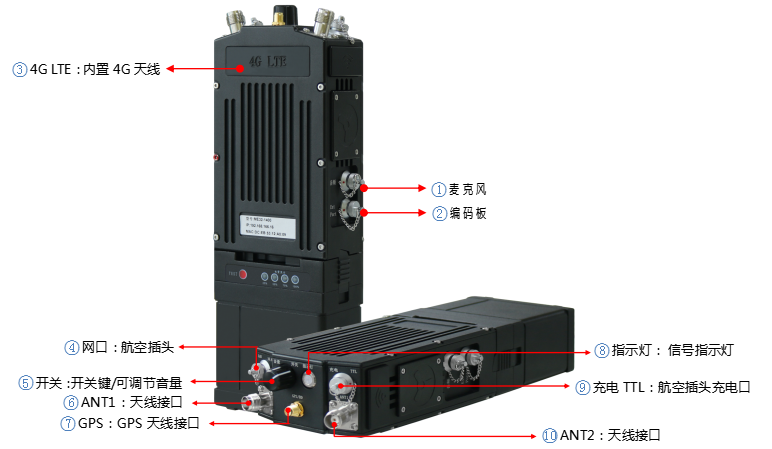

外观接口

射频接口

TNC*2

接口

HDMIPTT、充电、TTL、SIM、网口开关、音量


应用场景:

• 应急通讯 / 应急抢救指挥 / 应急通讯车
• MESH自组网 / 单频通讯 / 部队演习
• 光电智慧城市 / 户外电力、勘测 / 机载船舶传输
• 城市巡防专网建设 / 军队演习、班组通讯 / 无人机图传数传


①反恐单兵作战

       自组网单兵、自组网中继、自组网车载基站、无人机自组网模块,可为反恐队员在城市楼宇、森林、水面、危化场地、乡村等较大范围提供不依赖公网的宽带通讯链路,通过无人机提供的空中平台搭载无人机自组网模块可很容易实现5-10公里城市、森林等遮挡严重环境的通讯指挥解决传统对讲机的各种弊端。


②无人机图传

       COFDM图传模块为无人机、无人船、无人车等对实时性要求较高又有较高视频流量的应用场景提供绝佳对策,500mW即可实现10公里以上高清视频实时传输。


③海上救援

       海上环境复杂多变,没有公网、卫星电话费用高接入性差等问题,给海上救援指挥带来挑战,自组网产品可在主舰、子船、无人机、直升机快速搭建一个立体通讯网络,其提供的自动中继多跳功能可以通过有人直升机、无人机等高空环境实现几十海里的宽带通讯链路,给现场人员的指挥调度提供更准确实时境况。


④消防救援

       使用单兵、MESH中继与调度平台,可快速搭建一个覆盖高层居民楼、地下停车场、大型商业综合体、地铁等复杂环境的无中心基站音视频指挥系统,可实时将火场一线环境直观展现给后端,同时还可以给消防员生命体征、空气余量、有毒有害气体传感器提供一个透明IP通道,便于指挥人员、专家快速对火场进行分析决断。
