5公里千兆5.8G高带宽一体化无线网桥
型号:HW-AC5500M
WLAN标准:IEEE 802.11 a/n/ac, iPoll
信道带宽:5,10, 20, 40 ,80MHz
天线:18 dBi 集成双极化定向平板天线
尺寸:216 mm (长)× 184 mm (宽)× 80 mm (高)
重量:413 g
温度:-40°C ~ +65°C
安装:内含抱杆安装钢圈
设备供电:24V DC无源PoE (产品自带24V无源PoE适配器)
无线频段:5 GHz : 5.150 - 5.850 GHz (FCC 5.150 - 5.250 和 5.725 - 5.850 GHz)
产品说明
产品特点
规格参数
应用场景

产品说明:

       500+ Mbps 吞吐量 — 基于802.11ac 标准协议和自主创新研发iPoll协议,采用高通9563CPU (750 MHz)和高通9882无线模块,64 MBytes RAM 和16 MBytes 闪存,正是强大的硬件配置让 HW-AC5500M成为高带宽要求应用的首选,适合点对点和点对多点不同场景。


产品特点:

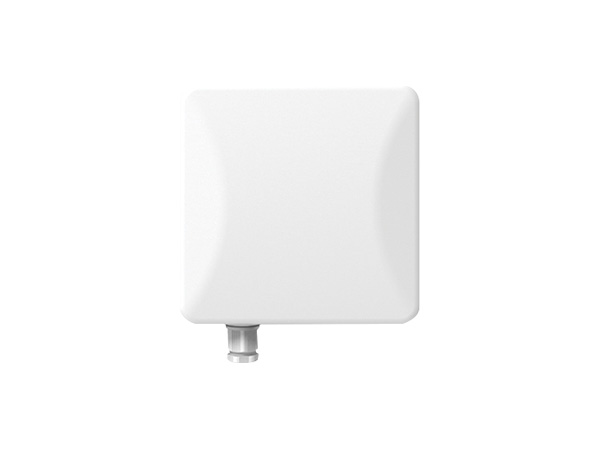

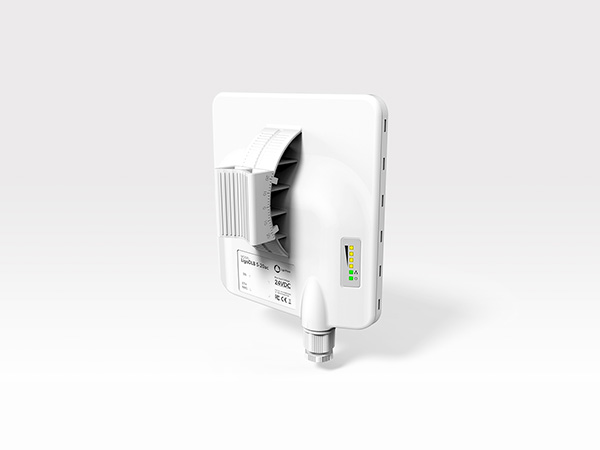

       全新的外观设计,让设备和整体包装都更小巧,轻便。 IP-66 防水等级,设计上完全没有使用金属材质, 包括螺丝,完全不用担心腐锈的问题。

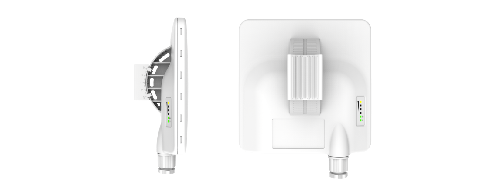

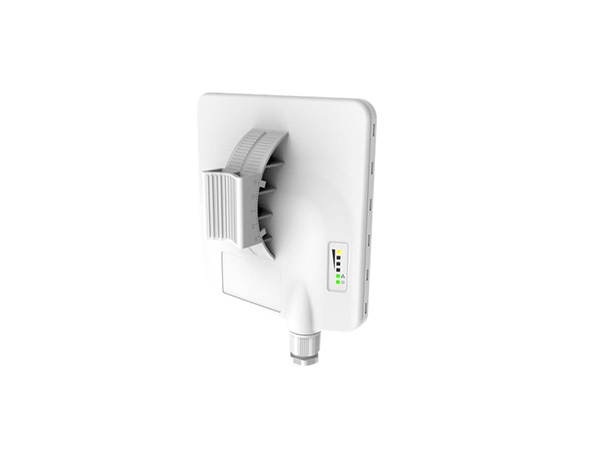

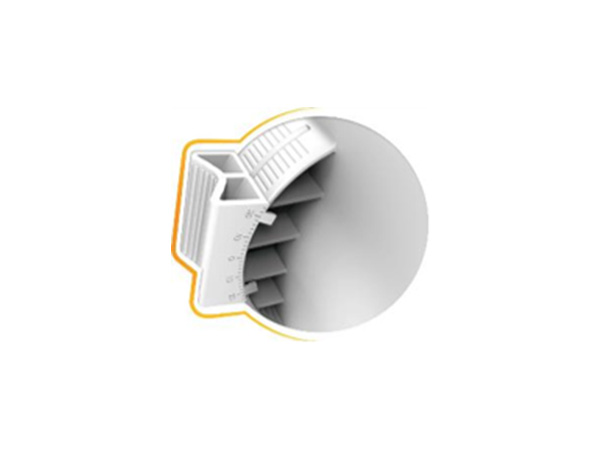

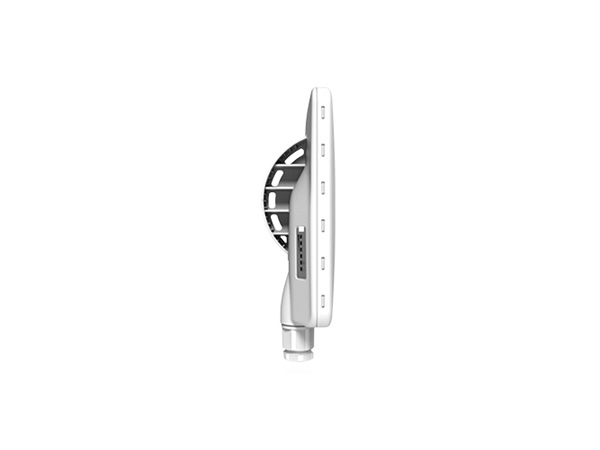

       安装组件可准确调校角度,组装简单,安装灵活。由两个 简单的连接部分组成, 它允许设备上下倾斜安装在抱 杆上。组件加厚设计,加强抗腐蚀性能。


性能参数:

无线

WLAN标准

IEEE 802.11 a/n/ac, iPoll

传输模式

 ipoll  MIMO 2x2

无线频段

5 GHz : 5.150 - 5.850 GHz (FCC 5.150 - 5.250 和 5.725 - 5.850 GHz)

发射功率

Up to 30 dBm (因地区而异)

接收灵敏度

-97 ~ -75 dBm (因调制方式而异)

信道带宽

5,10, 20, 40 ,80MHz

调制方式

802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)



802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)

数据速率

802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps



802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps

纠错方式

FEC,LDPC

双工模式

时分双工



6040MHz

速率,Mbps

400

360

300

270

240

180

120

90

60

30

发射功率, dBm

26

27

28

29

30

30

30

30

30

30

接收灵敏度, dBm

-70

-72

-76

-78

-80

-84

-87

-92

-94

-95

9580MHz

速率,Mbps

866

780

650

585

520

390

260

195

130

65

发射功率, dBm

24

25

25

26

27

28

28

29

29

29

接收灵敏度, dBm

-64

-66

-70

-72

-74

-78

-81

-85

-88

-90


天线

类型

集成双极化定向平板天线

增益

18 dBi

有线

接口

10/100/1000 Base-T, RJ45

物理特性

尺寸

216 mm ()× 184 mm ()× 80 mm ()

重量

413 g

安装

内含抱杆安装钢圈

电源

设备供电

24V DC无源PoE (产品自带24V无源PoE适配器)

电源

100 – 240V AC

功耗

10 W

环境



温度

-40°C ~ +65°C

湿度



0 ~ 90 % (非凝露)


天线规格


内置天线

频段

5.1- 5.9 GHz

增益

18 dBi

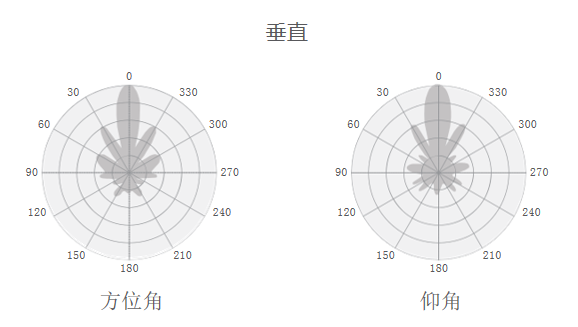

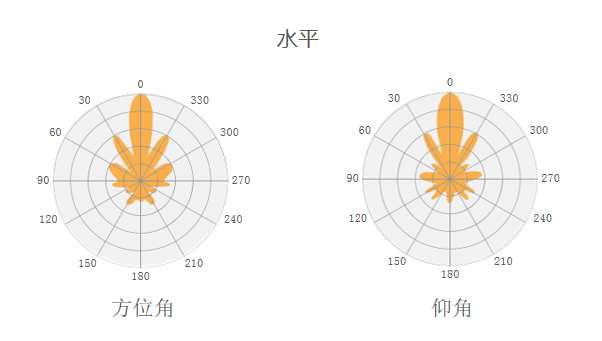

极化方式

垂直/水平双极化

交叉极化隔离度

27 dBi

最大驻波比

<1.8

水平极化波瓣角

1 0 °

垂直极化波瓣角

1 0  °

纵向波瓣角

1 0  °


应用场景:

• 视频监控
• 森林防火
• 油田实时数据传输
• 高速公路监测点数据传输

• 工厂间高速网络连接
